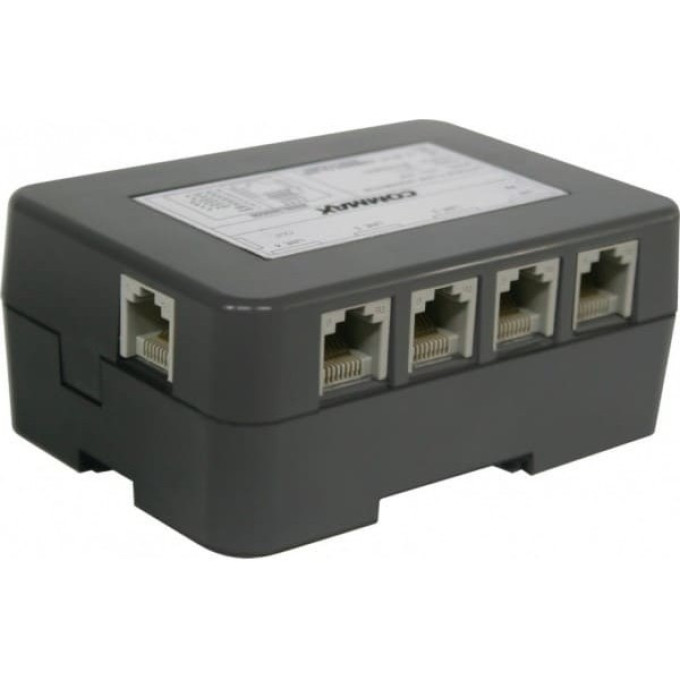

Поэтажный распределитель COMMAX CCU-4GF

Когда в многоквартирном доме нужно организовать видеодомофонную связь на нескольких этажах, поэтажный распределитель берёт на себя объединение линий. CCU-4GF подходит для системы Gate View и позволяет подключить до четырёх домашних мониторов на одном этаже, при этом каждый может находиться на расстоянии до 50 метров от распределителя.

Как устроен и что поддерживает

• Схема подключения — «звезда»: от распределителя идут независимые линии к каждому монитору.
• Совместим с платами вызывных панелей Commax DRC-GAC и DRC-GAB.
• Подключается к пульту консьержа Commax CDS-4GS и к телефону в вестибюле.
• Ввод/вывод на соседние этажи — по восьми линиям через патч-корд RJ-45 CAT5.
• При использовании нескольких распределителей система расширяется до 40 устройств, максимальное расстояние от общего входа до самого дальнего монитора — 300 м.

Где устанавливают

Распределитель монтируется на стену в этажном щите или технической нише. Питание подаётся отдельно (DC 12 В, 0,5–1 А, блок питания приобретается отдельно). Потребление самого распределителя — до 80 мА. Габариты: 106×76×44 мм — компактный корпус не занимает много места.
